丙烯酸酯類(lèi)活性單體對(duì)UV涂膜的影響一直是配方師做關(guān)注的重點(diǎn)，活性單體在UV體系中的添加能有效的調(diào)整粘度和流平等表觀指標(biāo)，同時(shí)也因?yàn)閰⑴c到交聯(lián)成膜過(guò)程，從而容易導(dǎo)致對(duì)低聚物物性的影響。這種成膜性能的改變有一部分是配方師所希望達(dá)到的，但更多的趨勢(shì)是需要去避免的。長(zhǎng)沙太亞科技的技術(shù)人員從常規(guī)活性單體分子結(jié)構(gòu)的差異性來(lái)分析對(duì)成膜性能的不同影響，總結(jié)規(guī)律性的趨勢(shì)來(lái)幫助配方師進(jìn)一步的篩選到合適自己體系的活性單體。
一．基團(tuán)活性比較

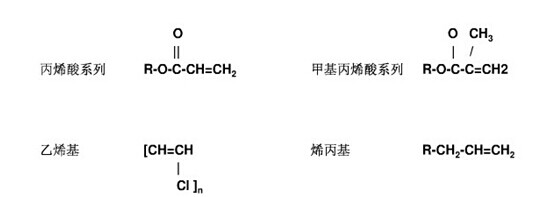

常見(jiàn)的活性單體所帶有的反應(yīng)基團(tuán)有以下幾類(lèi)：
基團(tuán)反應(yīng)活性的排序?yàn)椋罕┧嵯盗校炯谆┧嵯盗校疽蚁┗鞠┍?br />
二．結(jié)構(gòu)差異性的性能對(duì)比
2.1甲基丙烯酸酯和丙烯酸酯成膜物性
性 能
結(jié) 構(gòu) 丙烯酸酯 甲基丙烯酸酯
活性 高 低
TG溫度 低 高
折光指數(shù) 低 高
表面張力 高 低
耐候性及耐化學(xué)品性 低 高
毒性 高 低
2.2表面張力的差異性
a.低表面張力提供好的潤(rùn)濕性和粘合力，一般要求漆膜比底材的表面張力低，才能得到有效附著。
b.單官能團(tuán)單體的表面張力最低
c.甲基丙烯酸酯的表面張力比丙烯酸酯的要低
d.乙氧基化提高表面張力
e.丙氧基化降低表面張力
2.3折光指數(shù)的差異性
a.環(huán)狀結(jié)構(gòu)單體具有較高的折光指數(shù)
b.增加官能團(tuán)可提高折光指數(shù)
c.高分子量單體的折光指數(shù)較高
d.甲基丙烯酸酯的折光指數(shù)比丙烯酸酯的要高
e.高折光指數(shù)產(chǎn)品的光澤和清晰度越高
2.4單體分子鏈段不同所形成的差異性
性 能
結(jié) 構(gòu) 長(zhǎng) 鏈 短 鏈
拉伸強(qiáng)度 高 低
TG溫度 低 高
硬度 低 高
粘度 高 低
耐酒精性 高 低
毒性 低 高
性 能
結(jié) 構(gòu) 直鏈（如BA) 環(huán)狀(如IBOA)
拉伸強(qiáng)度 高 低
TG溫度 低 高
硬度 低 高
粘度 高 低
耐熱性 低 高
耐寒性 高 低
2.5官能度數(shù)量及正/異結(jié)構(gòu)的差異性
a.單官能度單體可以顯著降低體系粘度，同時(shí)提供一定的柔韌性（單向聚合）
b.雙官能度單體可促使支鏈化或交聯(lián)，提高強(qiáng)度或耐熱性等
c.三官及以上單體及時(shí)用量甚少也可以提高交聯(lián)密度，提高耐高溫性、耐化學(xué)性、硬度、固化速度和耐磨等

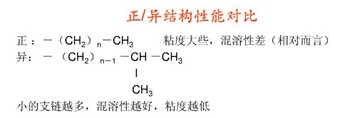

d.正/異結(jié)構(gòu)的差異如下：
三．不同官能基團(tuán)對(duì)成膜性的影響
1.苯環(huán)：增加硬度和耐熱性，但容易導(dǎo)致黃變的發(fā)生
2.烷氧基：低毒性，柔韌性好，乙氧基可增加水中穩(wěn)定性
3.含氟：低表面張力，提高耐水性
4.-SiO:可提高聚合物的防水，防污性
5.-COOH:可提高對(duì)顏填料的潤(rùn)濕性
6.-OH：羥基和增進(jìn)與底材附著力，同時(shí)提高對(duì)顏料潤(rùn)濕能力
7.-O-：醚鍵帶來(lái)很強(qiáng)的柔韌性
8.-NH3：N上的弧對(duì)電子，可提高附著力
9.環(huán)氧基上的弧對(duì)電子，與底材形成H鍵，提高附著力
10.飽和環(huán)：耐黃變，提高硬度和耐熱性
